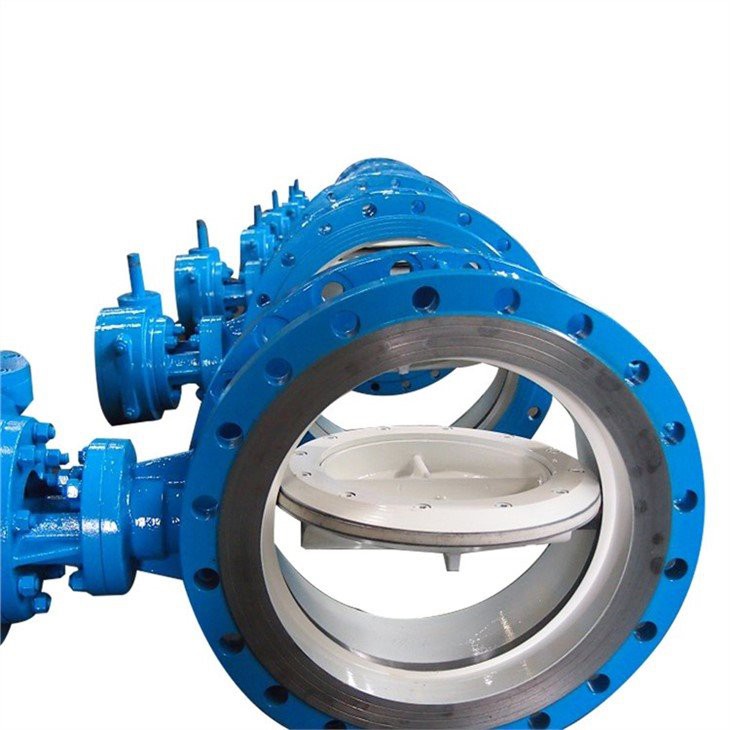

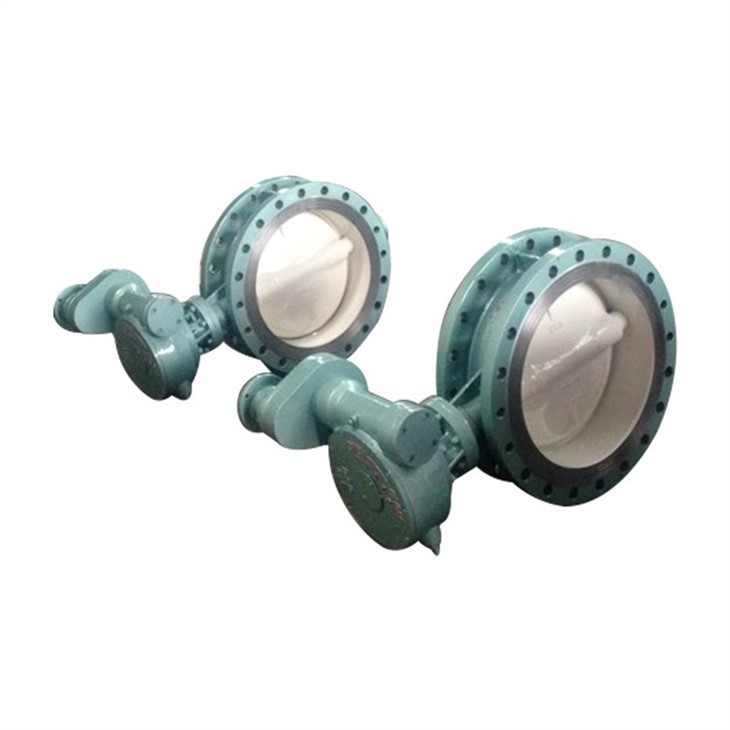

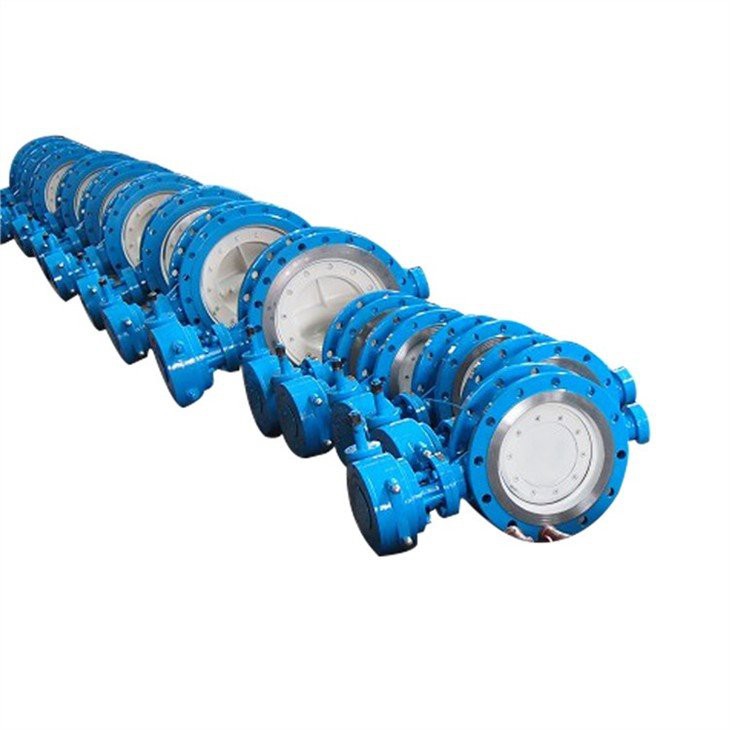

Metulj s trojnim odmikom EPDM

Njegova strukturna značilnost je, da medtem ko je položaj osi dvojnega ekscentričnega ventila ekscentričen, je stožčasta os tesnilne ploskve metulja nagnjena k osi valja valja, to je po tretji ekscentričnosti tesnilni odsek plošče metulja ni poleg tega gre za pravi krog, ampak za elipso, zato je oblika tesnilne površine nesimetrična, ena stran je nagnjena k sredinski črti telesa, druga pa vzporedna s središčnico telesa. Največja značilnost trojnega ekscentričnega EPDM tesnila je, da bistveno spremeni tesnilno strukturo, tesnjenje položaja, pa tudi torzijsko tesnjenje, pri čemer se za doseganje tesnilnega učinka opira na elastično deformacijo sedeža ventila in kontaktni površinski tlak sedeža ventila. Ima preprosto strukturo in enostavno vzdrževanje. Enostavna namestitev, brez puščanja in druge funkcije.

1. Metuljska plošča ima poenostavljeno strukturo, koeficient srednjega pretočnega upora pa je majhen

2. Tesnilna površina plošče ventila prevzame EPDM material, ki ga ni enostavno korodirati in ima dobre tesnilne lastnosti.

3. Tesnilna konstrukcija sprejme tri-ekscentrično trdo tesnilno strukturo, in sicer: radialno ekscentričnost, osno ekscentričnost in kotno ekscentričnost. Zmanjšuje trenje med odpiranjem ali zapiranjem ventila, s čimer zagotavlja, da se ventil fleksibilno odpira in zapira, in ko je ventil tesneje zaprt, tesnejše je tesnilo. Ko se ventil odpre, se tesnilna površina hitro sprosti, kar zmanjša obrabo in podaljša življenjsko dobo.

4. Ker je EPDM prilagodljiv, ga je mogoče hitro odstraniti, obratovalni navor je majhen in je bolj ročno, prilagodljiv, priročen in varčen z energijo.

· Zasnova: API 609

· Iz oči v oči: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Konec prirobnice: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Čelno varjenje: ASME B16.25

· Test: API598

· Požarno varno: API607 / API6FA

· Velikost: 2 ”~ 80” (DN50 ~ DN2000)

· Razred: 150LB / PN6 ~ PN25

· Priključek: Dvojna prirobnica / čelni zvar / čep / rezina

· Delovanje: polžasti zobnik / pnevmatski pogon / električni pogon

· Temperatura: -100 ~ 180 ℃

· Uporaba: Morska voda / Služba za oskrbo z vodo / Kemična / Komunalna voda

· Telo& Disk: ogljikovo jeklo (WCB, LCB)

· Nerjaveče jeklo (CF8, CF8M, CF3, CF3M) /

· Duplex nerjaveče jeklo (4A, 5A, 6A) /

· Zlitina Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Zlitina Inconel (CY-40, CW-6MC) /

· Monelova zlitina (M35-1) /

· Aluminijeva bronasta zlitina (C95400, C95500, C95800, AB2C)

· Steblo: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titan

· Mehko tesnjenje: (PTFE, RPTFE, EPDM)

· Sedež na telesu: 13Cr površinsko / SS304 / SS316 / STL
