Struktura ventila

Sealin v smeri

Sedež, ki ni stisnjena, ko se disk približuje.

Disk v tesnem položaju, brez črtnega tlaka. Disk v tesnem položaju, line tlak, ki se uporablja od zgoraj.

Disk v tesnem položaju, tlak črte, ki se uporablja iz

Nadaljnji.

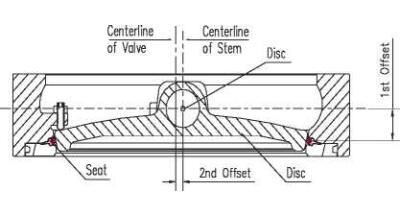

Dvojni odmik/ekscentrično oblikovanje

Dvojna ofsetna zasnova tipvalve Visoke zmogljivosti Buttefly Vai ves zagotavlja zmanjšano obremenitev sedeža in dvosmerno, nič uhajanje izklopljen skozi celoten tlačni razpon.

Na začetni točki odpiranja diska, offset disk proizvaja cam-like action, vleče disk iz sedeža. Ta kamera podobna akcija zmanjšuje obutev sedeža in odpravlja deformacijo sedeža, ko je disk v odprtem položaju. Whe n open, disk ne stika sedeža, zato je življenjska doba sedeža končana in se zmanjšajo obratovalni navori. Ko se ventil zapre, cam-lik e dejanje pretvori vrtljivega gibanja diska v linearni tip gibanja, da bi se eff ectively potisniti disk na sedež. Delovanje diska proti sedežu preprečuje, da bi se nezaželeni material kopiči iz blata ali suspendiranega trdnega materiala

Mehka konstrukcija sedeža

Mehki sedežni ventil z uporabo patentiranega sedeža zagotavlja tesen izklop mehurčka z mehurčkom (nič uhajanja).

Ta edinstvena zasnova sedeža ustvari samonapognjeni tesnil v vakumskih -do nizkih tlačnih aplikacijah.

V višjih pogojih tlaka je sedež namenjen tudi za omejevanje, omejevanje in neposredno premikanje mehkega sedeža ob robu dis c, do polnega AS ME razreda 150, 300 in 600 hladnih delovnih pritiskov.

Mehek sedež je namenjen visokim storitvam z minimalnim navorom d nizkega navora. Zamenjava sedeža je preprosta operacija, ki ne zahteva posebnega orodja.

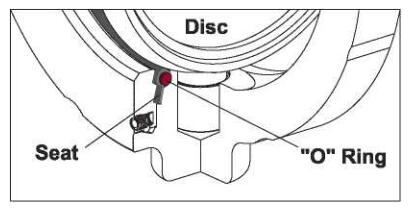

Odpiranje diska

Disk in sedež se ne vklopita. V tem položaju, viči Iders sedeža so prednje ob votlino sho ulders s kompresio n o-obroča.

Sedež je vdušen ob votlini sedeža in cts kot tesnilo v območju anc horing groove. Sedežna votlina je zaprta pred izpostavljenostjo iz tekočine proce ss in ščiti sedež pred odrgnino in obrao. O-obroč, ki je popolnoma ncapsuliran s sedežem, je tudi izoliran od izpostavljenosti procesni tekočini.

Ko se tlak v liniji poveča, procesna tekočina vstopi v stransko stensko območje in nanese obremenitev ob vzporedno razsežnem stranski strani vse in konvergentno stransko steno sedeža. Sedež in votlina de znaka dovoljuje, da se sedež premika osno na navzdol navzdol stran, vendar pa omejuje m pečico in usmerja gibanje radialno navznoter proti dis c; višja kot je vrsta p, tesnitev med dis c in sedežem je višja. Ker je o-ring je elastična, sem sposoben flex in defo rm pod bremeni in se vrniti v prvotno obliko po odstranitvi bremena; to je guma, ki se deformiraj, ne termoplastični material. Ta dinamični se al, patentiran s Tipvalve, je popolnoma edinstvena med visoko performa nee metulj ventilov.

Disk zaprt,Samonapihni tesnil

Tipvalve disk in se na so vključeni, in pro cess tekočina je pod nizko pres prepričani. Rob diska, z večjim premerom od t sednega jezika, usmerja mov ement sedeža radialno o navzgor, kar povzroča, da se sedež stisne ob konv ergentne stranske stene cavit y. Elastomerski o-obroč med diskom in sedežnim jezikom vstavi mehansko predobremenitev, saj je stisnjen in sploščen z diskom; to je sei f-energized način za tesnjenje na seacuum-to-60 psi.

Ker se sedež premika radialno navzven, ramena sedeža se lahko oddaljejo od ramen votline in odprejo votlino na procesni medij.

Disk zaprt,Tesnil, ki se napaja s tlakom

(Sedež navzgor)

Disk zaprt, tesnil na tlačno energijo

(Sedež dolvodno)

Mehki sedežni ventil je usmerjen v smer (v nekaterih primerih se lahko zahtevajo modifikacije, da upravljajo to ureditev tfor dead end service).

Stene votline in sedeža so simetrično de podpisane za dovoljenje, omejevanje in neposredno premikanje sedeža na disk, da se dinamično zatesni z linearni tlak e v vzvratni smeri. Rob diska je segm ent sfere, in se na kotu proti di sc rob za tesnjenje s tlakom cevovoda v obeh smereh.

Priporočena smer namestitve je sedež zgoraj

Standardni proizvodni razpon
	ANSI razred 150	ANSI razred 300	ANSI razred 600
Ocena-Psi	285	740	1440
Vrstica ocenjevanja	20	50	100
Velikost-palč	2-60	2-48	44616
Velikost-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
PRESKUŠANJE	API 598
Specifikacija obraza v obraz	ANSI B16.10/ API 609 / MSS-SP-68 / ISO 5752
Specifikacije končne prirobne prirobe	ASME B16.5: Razred 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Povezava	Wafer, Lugged, Dvojna Prirobna
Ročni aktuar	Ročica ročice, operater črvske prestave
Samodejni aktuator	Električni motor, Pnevmatsko dvojno igranje, Pnevmatski vzmetni povratek
