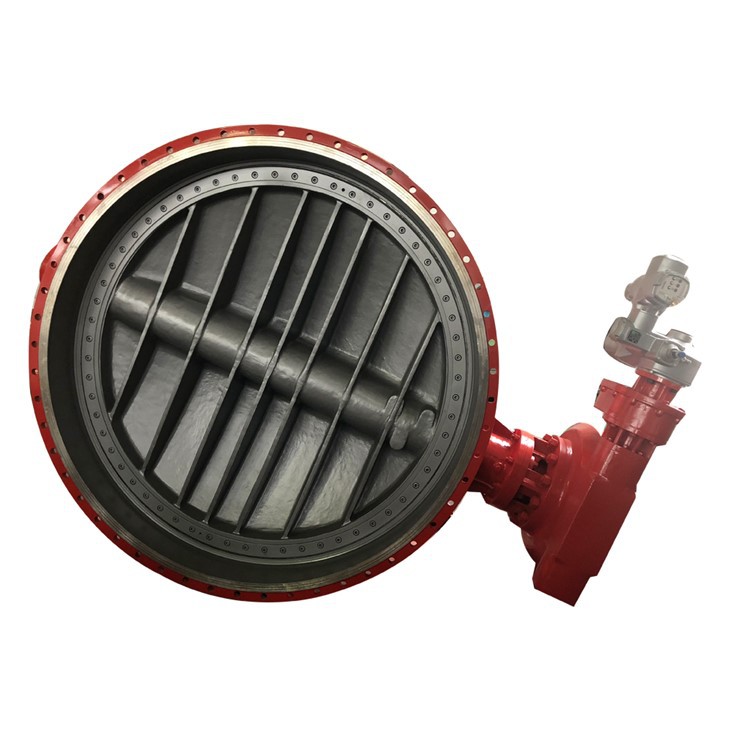

Metuljasti ventil s laminiranim tesnilom s trojnim zamikom

Metuljasti ventil s trojnim zamikom je visoko zmogljiv ventil, ki se uporablja predvsem za nadzor visoke temperature, visokega tlaka ali močnih korozivnih medijev. Zaradi svoje edinstvene konstrukcijske zasnove ima trojni ekscentrični večnivojski metuljni ventil odlično tesnjenje, nadzor pretoka in regulacijo, zato se pogosto uporablja v naftni, kemični industriji, elektroenergetiki in na drugih področjih.

Glavna značilnost metuljastega ventila s trojnim zamikom je uporaba ekscentrične konstrukcije s spreminjanjem stopnje ekscentričnosti, da se doseže nadzor pretoka. Hkrati je med ploščo metulja in tesnilnim obročem sprejeta večnivojska tesnilna struktura, da se zagotovi zanesljivost in tesnost ventila. Poleg tega je material ventila izdelan iz visoko trdnih materialov, odpornih proti koroziji, ki lahko prenesejo erozijo visoke temperature, visokega tlaka in korozivnih medijev ter ima dobro vzdržljivost.

Ko je ventil v zaprtem stanju, ekscentrični kot plošče metulja trojne ekscentrične večnivojske metuljne lopute povzroči, da se odmakne od središča vretena ventila, kar zmanjša delovno silo in trenje, kar je ugodno za odpiranje in zapiranje ventila ter poveča učinkovitost tesnjenja. Ko je ventil odprt, se stična površina med ploščo metulja in sedežem zmanjša, kar zmanjša upor pretoka in porabo energije tekočine.

Obstajajo trije različni strukturni tipi metuljastega ventila s trojnim zamikom: enojni ekscentrični, dvojni ekscentrični in trojni ekscentrični. Med njimi je trojna ekscentrična metuljna loputa najnovejša struktura ventila, njegova ekscentričnost zunanjega obroča metuljne plošče, poševna ekscentričnost notranjega obroča in odstopanje sredinske osi pa so manifestacije njegove ekscentričnosti. V primerjavi z dvojnimi ekscentričnimi in enojnimi ekscentričnimi dušilnimi ventili nudijo trojni ekscentrični dušilni ventili vrhunsko zmogljivost v smislu nadzora tekočine in tesnosti.

Skratka, metuljasti ventil s trojnim zamikom je visoko zmogljiv ventil s celovitimi funkcijami in odlično zmogljivostjo, njegova posebna ekscentrična zasnova in večnivojska tesnilna struktura zagotavljata zanesljivo jamstvo za nadzor in regulacijo pretoka različnih medijev in je primeren za plinski, tekoči in parni medij v vodilni tekočini, ki je nepogrešljiva ključna naprava v sodobni industrijski proizvodnji.

1. Razumna zasnova in kompaktna struktura: metuljasti ventil s trojnim zamikom iz laminiranega tesnila ima strukturo ekscentrične gredi, zaradi česar telo ventila in kolut ventila tesno sodelujeta, s preprosto strukturo, razumno zasnovo in dobrim učinkom tesnjenja.

2. Prilagodljivo delovanje in natančen nadzor: metuljasti ventil s trojnim zamikom iz laminiranega tesnila je mogoče krmiliti z ročnim kolesom, električnimi, pnevmatskimi in drugimi metodami, z visoko natančnostjo krmiljenja in prilagodljivim delovanjem, kar je priročno za samodejno krmiljenje.

3. Odlična zmogljivost dušenja in nizka stopnja puščanja: metuljasti ventil s trojnim zamikom iz laminiranega tesnila ima večnivojsko strukturo, ki lahko doseže boljšo zmogljivost dušenja in se lahko prilagodi visokemu tlaku, visoki temperaturi, velikemu pretoku in drugim delovnim pogojem, medtem ko je njegov stopnja puščanja je nizka, kar je enostavno vzdrževati in vzdrževati.

◆ Oblikovanje: API 609

◆ Iz oči v oči: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Konec prirobnice: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Konec za sočelno varjenje: ASME B16.25

◆ Test: API598

◆ Požarno varen: API607 / API6FA

◆ Velikost: 2"~104"(DN50~DN2600)

◆ Razred: 150LB ~ 600LB / PN6 ~ PN100

◆ Povezava: Dvojna prirobnica / Čelni zvar / Lug / Wafer

◆ Delovanje: Polžasto gonilo / Pnevmatski aktuator / Električni aktuator

◆ Temperatura:-100~400 stopinj

◆ Uporaba: Neposredno ogrevanje / Taljenje železa in jekla / Kroženje hladilne vode / Elektrarne

◆ Telo in disk: ogljikovo jeklo (WCB,LCB)

◆ Nerjaveče jeklo (CF8, CF8M, CF3, CF3M) /

◆ Duplex nerjavno jeklo (4A, 5A, 6A) /

◆ Zlitina Hastelloy (N-12MV,CW-12MW,CW-2M) /

◆ Inconel zlitina (CY-40,CW-6MC) /

◆ Monel zlitina (M35-1) /

◆ Aluminijeva bronasta zlitina (C95400, C95500, C95800, AB2C)

◆ Steblo: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Tesnjenje diska: laminirano tesnjenje (SS316+grafit, SS316+PTFE, SS316+RPTFE)

◆ Tesnilo ohišja: SS316+grafit / SS316+PTFE / SS31083+grafit / SS30180+PTFE / inconel+grafit / inconel + PTFE

◆ Sedež ohišja: A105+ SS316 / F304+ Nitriranje / F316+STL / F53+STL / Inconel
